自動貼標直排換刀帶排鉆加工中心

圖片視頻

功能特性

<< 功能特性 >>

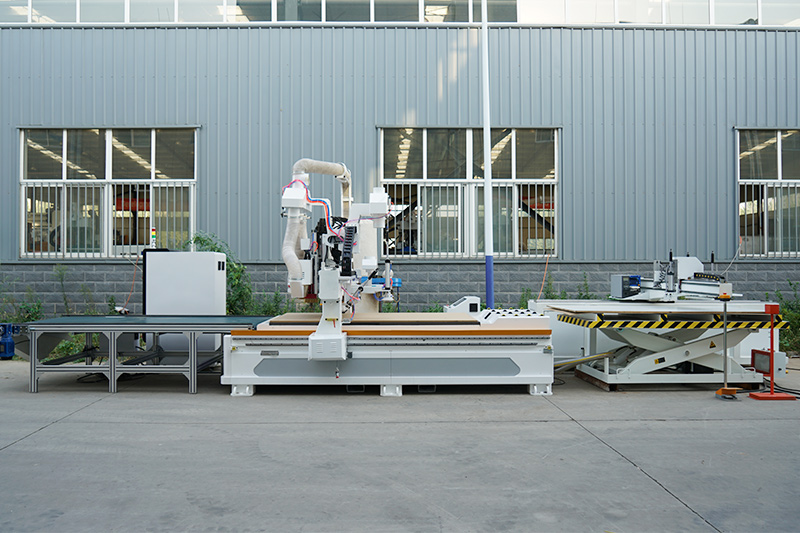

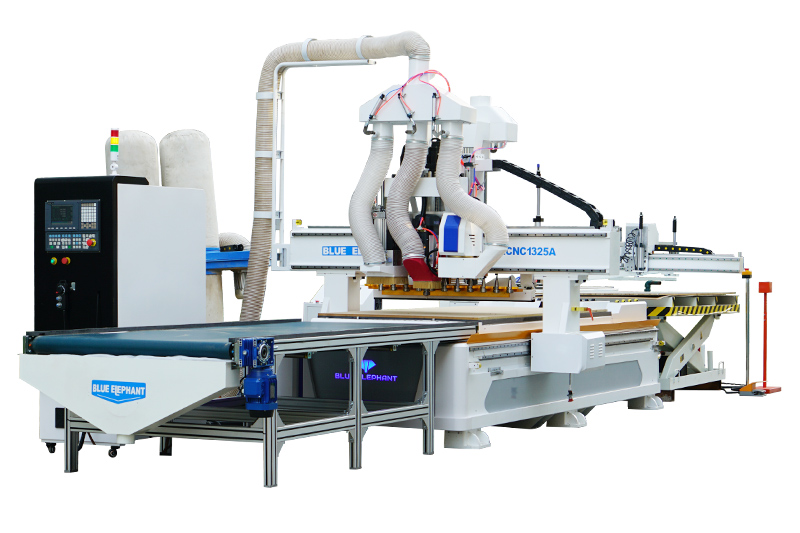

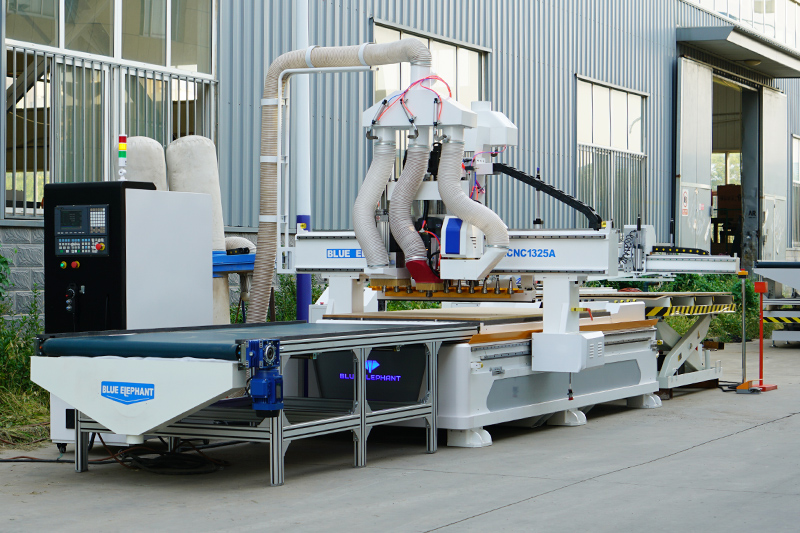

機器集自動上料、貼標、正面垂直鉆孔、開槽、異形加工、開料和下料于一體，配有設計拆單軟件，優化排版，智能控制，操作十分簡便，加工精度高，降低人工成本，提高生產效率。

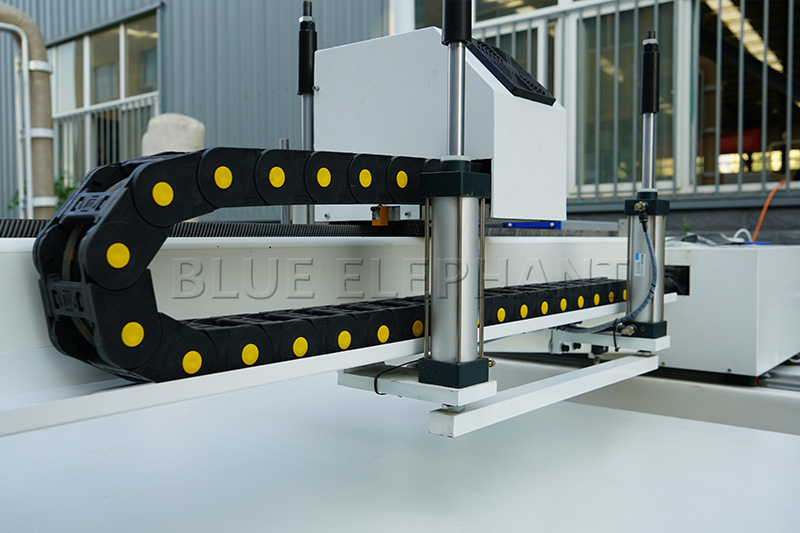

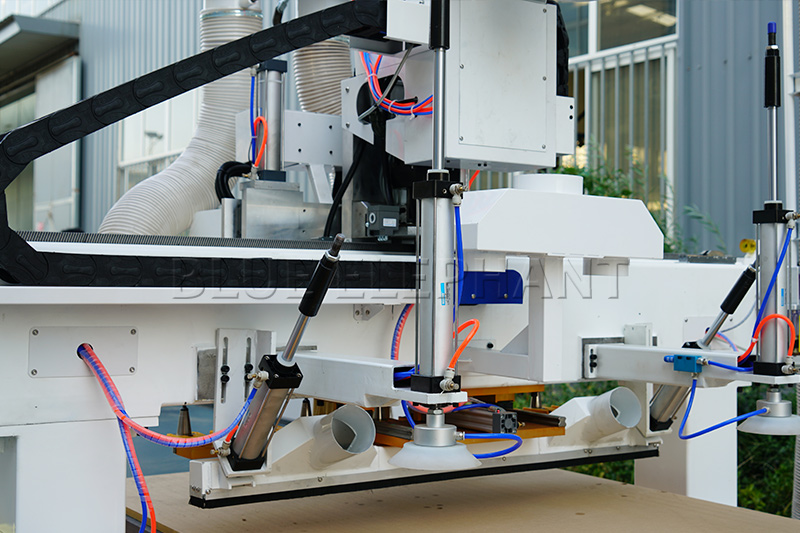

帶自動上下料裝置和上下料平臺，快速上料，省時，省力，節省人工成本。

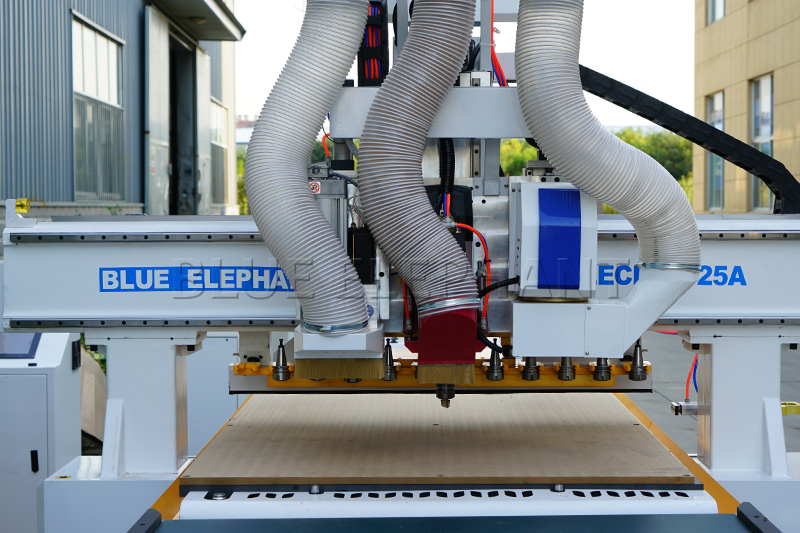

HSD9垂直排鉆包，完成垂直鉆孔。
帶有鋸片刀具，可加工隱形連接件及三合一連接件的開槽，無孔工藝加工板件，外觀漂亮并且穩定性好。

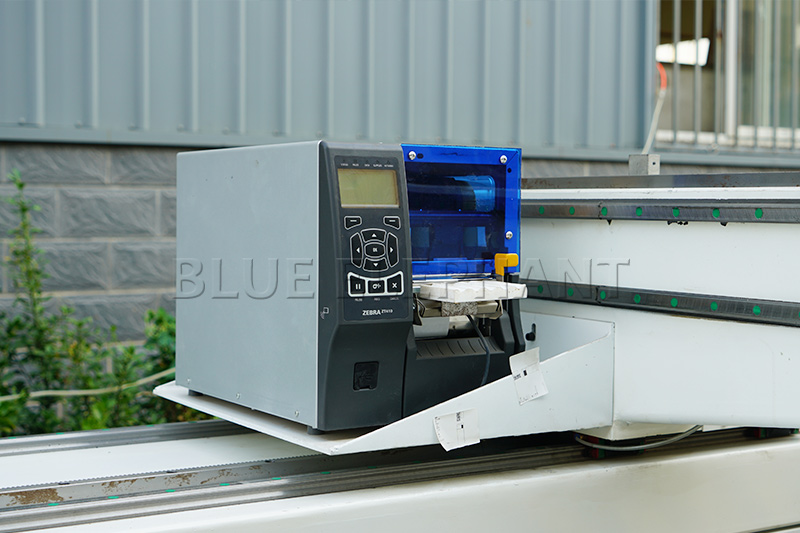

配自動貼標機，在機器主體進行數控開料及打孔的同時，預先識別板材并將相應的條碼自動粘貼到板材上，無需人員干預，精度高。

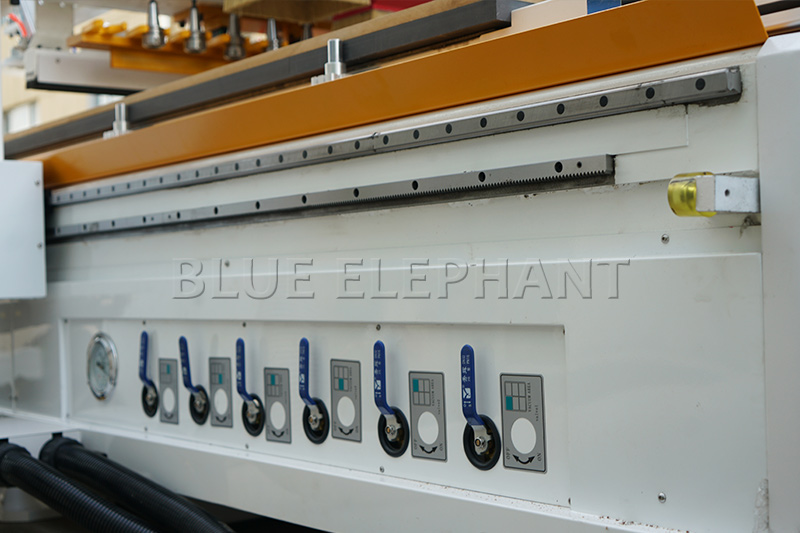

整版吸附臺面，吸附力強，分6區，可進行分區吸附，省電同時便于加工不同形狀板材，不跑板，保障加工精度。

產品參數

<< 產品參數 >>

產品名稱	數控開料機
三軸行程	13002800200mm
機器顏色	新式外觀設計
刀庫類型	直排12把刀庫
系統	新代
變頻器	臺達變頻器
機箱電壓/頻率	220V，3PH，60hz
主軸功率/轉速	HSD24000轉 HSD9垂直排鉆
電機與驅動器	安川伺服/電機驅動
減速機	日本新寶
床身結構	新式外觀設計
臺面結構	整版吸附臺面
側板類型	立柱側板
導軌	PMI方軌
齒條/模數	斜齒
限位品牌	歐姆龍限位

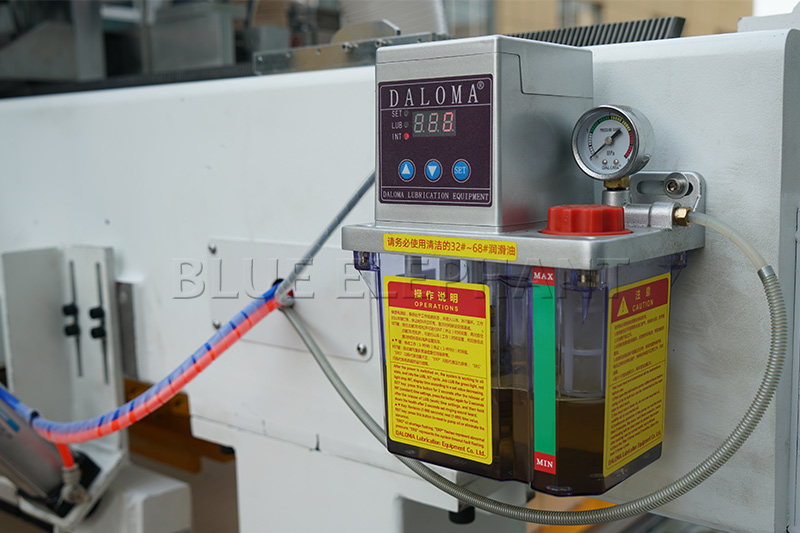

潤滑系統	自動潤滑
吸塵器電壓和頻率	新式雙代吸塵器 220V，3項，60hz

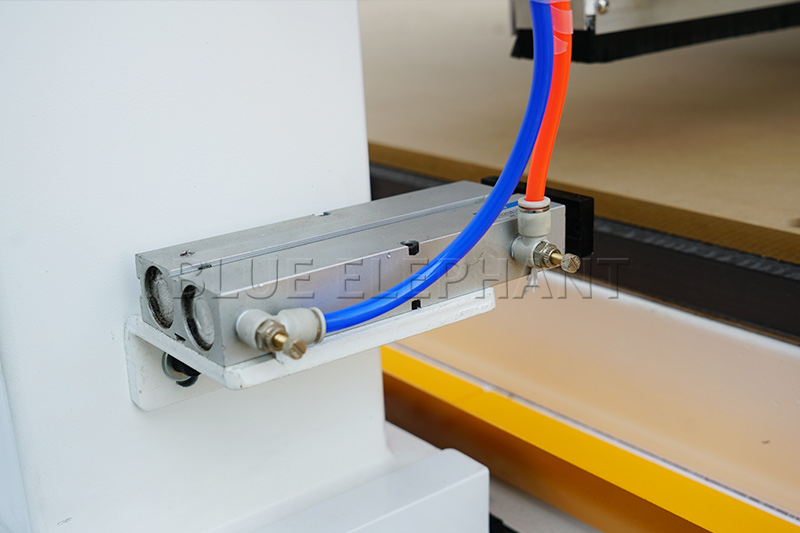

定位氣缸	X2個，Y3個
對刀	自動對刀
真空泵電壓和頻率	雙段旋渦泵 220V，3項，60hz
機箱（類型，顏色）	威圖機箱白色

PS:可根據客戶需求進行定制。
